Bàn Thao Tác Chống Tĩnh Điện – Bàn Làm Việc Phòng Sạch Chuẩn ESD Cho Nhà Máy

Trong dây chuyền sản xuất công nghệ cao như lắp ráp linh kiện điện tử, bán dẫn, vi mạch SMT, dược phẩm, y tế và quang học, sự hiện diện của tĩnh điện (ESD – Electrostatic Discharge) cùng bụi vi mô là những “kẻ thù thầm lặng” gây tổn thất hàng tỷ đồng cho doanh nghiệp. Một cú phóng điện tĩnh dù rất nhỏ cũng đủ để làm cháy bo mạch bán dẫn, trong khi bụi bẩn bám dính sẽ làm hư hỏng cấu trúc sản phẩm tinh vi.

Để tối ưu hóa năng suất, bảo vệ linh kiện đắt giá và duy trì cấp độ sạch ISO cho nhà xưởng, việc trang bị bàn thao tác chống tĩnh điện (hay bàn làm việc phòng sạch) là giải pháp hạ tầng tối quan trọng. Được thiết kế chuyên biệt với mặt bàn dán thảm cao su ESD tiêu tán điện tích, kết hợp khung chịu lực siêu bền và đa dạng phụ kiện tiện ích, dòng bàn này mang lại không gian làm việc chuẩn hóa, an toàn tuyệt đối cho người lao động.

Bài viết chuyên sâu dưới đây sẽ cung cấp toàn bộ thông tin chi tiết về khái niệm, cấu tạo, phân loại, thông số kỹ thuật và quy trình nhận sản xuất bàn thao tác theo yêu cầu tại SHiZU.

I. Bàn thao tác chống tĩnh điện – Bàn làm việc phòng sạch là gì?

1.1. Khái niệm và đặc điểm cốt lõi

Bàn thao tác chống tĩnh điện (ESD Workbench) hay bàn làm việc phòng sạch (Cleanroom Workbench) là loại bàn công nghiệp chuyên dụng được thiết kế để công nhân, kỹ thuật viên thực hiện các thao tác lắp ráp, kiểm tra, sửa chữa, đóng gói sản phẩm trong môi trường kiểm soát tĩnh điện và độ sạch nghiêm ngặt.

Cấu tạo cơ bản của bàn thao tác phòng sạch gồm 2 phần chính:

• Khung bàn chịu lực: Được gia công từ Inox 304, Nhôm định hình mạ Anode, Thép hộp sơn tĩnh điện hoặc Ống thép bọc nhựa ABS.

• Mặt bàn chuyên dụng: Sử dụng gỗ MDF dán thảm cao su chống tĩnh điện ESD (2 lớp: lớp trên tiêu tán điện tích, lớp dưới dẫn điện) hoặc mặt bàn Inox 304 đánh bóng vi sinh không phát sinh bụi.

Những tính năng nổi bật của bàn làm việc chống tĩnh điện:

• Tiêu tán điện tích tức thì: Dẫn toàn bộ dòng điện tĩnh phát sinh do ma sát trong quá trình làm việc xuống hệ thống dây tiếp địa của nhà xưởng, điện trở bề mặt đạt chuẩn từ 10^6 đến 10^9 Ohm.

• Không bám bụi – Dễ vệ sinh: Bề mặt phẳng mịn, không góc chết, không bị bong tróc hay phân rã theo thời gian, cho phép vệ sinh nhanh chóng bằng các dung dịch chuyên dụng.

• Thiết kế Ergonomics (Nhân công học): Tích hợp dàn đèn chiếu sáng, giá treo dụng cụ, ổ cắm điện, đường khí nén, kệ để hộp linh kiện giúp công nhân thao tác thoải mái, giảm mệt mỏi trong ca làm việc.

1.2. Tại sao nhà máy bắt buộc phải sử dụng bàn thao tác ESD?

• Tăng tỷ lệ sản phẩm đạt chuẩn (Yield Rate): Triệt tiêu nguy cơ hỏng chip, ngắn mạch do hiện tượng phóng điện ESD, giúp giảm thiểu tối đa tỷ lệ hàng lỗi (NG).

• Đáp ứng tiêu chuẩn kiểm định quốc tế: Là điều kiện tiên quyết để nhà máy đạt các chứng nhận chất lượng khắt khe như ANSI/ESD S20.20, ISO 14644 và GMP-WHO.

• Tối ưu hóa không gian làm việc: Các chi tiết phụ kiện trên bàn được sắp xếp khoa học, giúp tăng 20% – 30% năng suất lao động của công nhân.

II. Bảng thông số kỹ thuật tiêu chuẩn của Bàn Thao Tác Chống Tĩnh Điện

Dưới đây là bảng tổng hợp các chỉ số kỹ thuật tiêu chuẩn cho dòng bàn thao tác ESD do SHiZU trực tiếp thiết kế và sản xuất:

Tiêu chí kỹ thuật	Thông số chi tiết
Tên sản phẩm	Bàn thao tác chống tĩnh điện / Bàn làm việc phòng sạch
Kích thước tiêu chuẩn (R x D x C)	1200 x 750 x 800 mm / 1500 x 750 x 800 mm / 1800 x 900 x 800 mm (Hoặc tùy chỉnh)
Vật liệu khung chính	Nhôm định hình, Inox 304, Thép sơn tĩnh điện, Ống bọc nhựa
Vật liệu mặt bàn	Gỗ MDF phủ thảm cao su ESD (dày 2mm) / Mặt bàn Inox 304 dập phẳng
Chỉ số điện trở bề mặt (ESD)	10 mũ 6 đến 10 mũ 9 Ohm/sq (Đạt chuẩn ANSI/ESD S20.20)
Khả năng chịu tải trọng	150 kg đến 500 kg/bàn (Tùy thuộc kết cấu khung)
Hệ thống chiếu sáng	Dàn khung treo đèn LED chống lóa (Độ sáng > 500 Lux)
Hệ thống cấp nguồn & Khí nén	Máng điện đa năng, ổ cắm công nghiệp, đầu chờ khí nén Fast-connector
Phụ kiện tích hợp thêm	Giá kệ để khay nhựa chống tĩnh điện, ngăn kéo, bảng treo dụng cụ
Chân bàn	Chân tăng chỉnh độ cao cao su/inox chống rung hoặc bánh xe PU ESD

III. Phân loại các mẫu Bàn Thao Tác Phòng Sạch phổ biến nhất

Tùy thuộc vào bản chất ngành nghề, quy trình thao tác và ngân sách đầu tư, SHiZU cung cấp đa dạng các mẫu bàn thao tác phòng sạch:

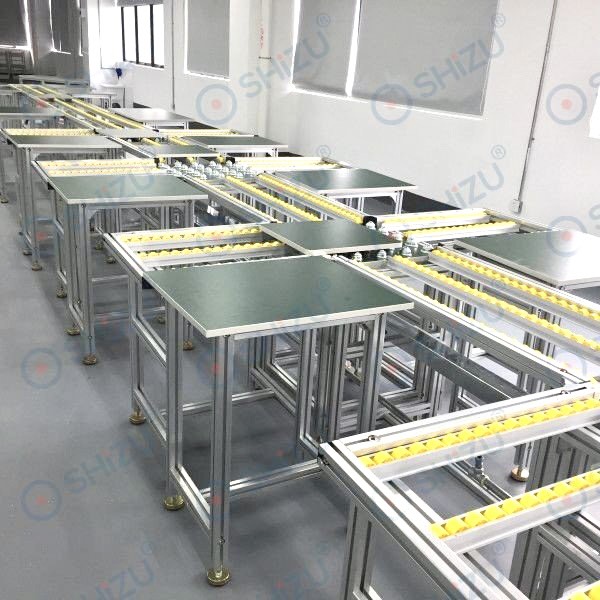

3.1. Bàn thao tác chống tĩnh điện Khung Nhôm Định Hình (Aluminum ESD Bench)

• Cấu tạo: Khung bàn bằng nhôm định hình mạ Anode sáng bóng, mặt gỗ MDF dán thảm cao su ESD màu xanh lá hoặc xanh dương.

• Đặc tính: Trọng lượng nhẹ, tính thẩm mỹ cực cao, không hoen gỉ, cực kỳ dễ dàng tháo lắp hoặc mở rộng thêm phụ kiện nhờ các rãnh nhôm chuyên dụng.

• Ứng dụng: Rất được ưa chuộng trong các nhà máy sản xuất điện thoại, linh kiện điện tử, linh kiện bán dẫn SMT.

3.2. Bàn thao tác phòng sạch Khung Inox 304 (Stainless Steel Cleanroom Bench)

• Cấu tạo: Khung và mặt bàn gia công toàn bộ từ Inox 304 cao cấp, bề mặt đánh bóng vi sinh hoặc dập lỗ thoáng khí.

• Đặc tính: Kháng hóa chất tẩy rửa tuyệt đối, chịu tải trọng lớn, tiêu tán tĩnh điện tự nhiên khi nối tiếp địa, không sinh xơ bụi.

• Ứng dụng: Sử dụng trong phòng sạch dược phẩm, y tế, sinh học, xưởng đóng gói thực phẩm đạt chuẩn GMP.

3.3. Bàn thao tác Khung Thép Sơn Tĩnh Điện (Steel Frame Worktable)

• Cấu tạo: Khung thép hộp hàn cứng vững, phủ sơn tĩnh điện công nghiệp, mặt bàn phủ thảm ESD dán keo chuyên dụng.

• Đặc tính: Chi phí đầu tư hợp lý, chịu lực tốt, chống va đập mạnh.

• Ứng dụng: Dùng cho các xưởng cơ khí chính xác, dây chuyền kiểm tra chất lượng QA/QC, lắp ráp cụm thiết bị lớn.

3.4. Bàn thao tác Khung Ống Bọc Nhựa ABS & Khớp Nối Lean (Lean Pipe Table)

• Cấu tạo: Dùng ống thép bọc nhựa kết hợp khớp nối HJ để dán ghép thành khung bàn linh hoạt.

• Đặc tính: Thi công nhanh chóng, chi phí rẻ, dễ dàng thay đổi kích thước và kiểu dáng theo quy trình sản xuất Kaizen/5S.

IV. Cấu tạo chi tiết và Phụ kiện mở rộng của Bàn Thao Tác ESD

Một hệ thống bàn làm việc chống tĩnh điện đạt chuẩn Ergonomics cho nhà máy hiện đại thường bao gồm các bộ phận và phụ kiện đồng bộ sau:

1. Khung bàn & Mặt bàn ESD: Cốt gỗ MDF chống ẩm dán thảm cao su ESD dầy 2mm (gồm lớp màu xanh chống tĩnh điện phía trên và lớp màu đen dẫn điện phía dưới), viền bàn bọc nẹp nhựa PVC êm ái.

2. Dây tiếp địa ESD (Grounding Wire): Nối từ mặt thảm cao su xuống đất hoặc nối vào khe tiếp địa nhà xưởng, đảm bảo dòng tĩnh điện thoát đi tức thì.

3. Dàn khung treo đèn & Bảng treo dụng cụ: Khung thép phía trên gá lắp đèn LED chiếu sáng tập trung, bảng đục lỗ treo kìm, tô vít, kéo thao tác ngăn nắp.

4. Máng điện & Ô cắm đa năng: Trang bị máng đi dây gọn gàng, tích hợp các ổ cắm 3 chấu chống cháy an toàn cho máy hàn thiếc, máy soi kính hiển vi.

5. Kệ tầng trên & Ngăn kéo tài liệu: Kệ đợt dùng để hộp linh kiện, túi chống tĩnh điện ESD, hoặc hồ sơ in trên Giấy A4 phòng sạch Cleanroom Paper A4. Ngăn kéo có khóa giúp công nhân cất giữ vật dụng cá nhân.

6. Móc treo cuộn SMT & Thanh treo Vòng đeo tay: Tích hợp vị trí móc treo kệ lưới chứa cuộn SMT và cắm Vòng đeo tay chống tĩnh điện xả tĩnh điện cho công nhân.

V. Quy trình Tư vấn, Thiết kế và Sản xuất Bàn Thao Tác tại SHiZU

Để mang đến sản phẩm bàn thao tác chống tĩnh điện đạt độ hoàn thiện cơ khí cao nhất, SHiZU thực hiện quy trình chế tạo gồm 6 bước khép kín:

• Bước 1: Khảo sát & Tiếp nhận yêu cầu: Đội ngũ kỹ sư ghi nhận thông tin về diện tích xưởng, loại sản phẩm thao tác, tải trọng yêu cầu, dải điện trở ESD và các phụ kiện cần tích hợp.

• Bước 2: Thiết kế bản vẽ 3D chi tiết: Dựng mô hình 3D CAD hiển thị rõ cấu trúc khung, vị trí máng điện, đèn LED, kệ tầng để khách hàng xem trước và duyệt phương án.

• Bước 3: Cắt dập & Gia công khung: Cắt nhôm định hình, cắt chấn thép/inox bằng máy CNC chính xác, hàn TIG mài phẳng mối hàn hoặc dán ghép ống bọc nhựa.

• Bước 4: Dán thảm ESD & Lắp ráp phụ kiện: Sử dụng keo dán chuyên dụng dán thảm cao su ESD lên mặt bàn gỗ MDF, ép nẹp PVC viền bàn, lắp đặt tủ điện, bóng đèn và dây tiếp địa.

• Bước 5: Đo kiểm điện trở ESD & QC: Dùng máy đo điện trở bề mặt chuyên dụng kiểm tra dải điện trở 10^6 – 10^9Omega, đo độ cách điện máng nguồn và kiểm tra độ vững chắc của khung bàn.

• Bước 6: Đóng gói & Bàn giao: Bọc màng PE bảo vệ chống trầy xước, vận chuyển tận nơi và hỗ trợ lắp đặt hoàn thiện tại nhà xưởng của khách hàng.

VI. Ứng dụng rộng rãi của Bàn Thao Tác Chống Tĩnh Điện trong nhà máy

Giải pháp sản xuất bàn thao tác ESD là trang thiết bị cốt lõi trong nhiều ngành công nghiệp công nghệ cao:

6.1. Ngành sản xuất Linh kiện Điện tử, Bán dẫn & SMT

• Vị trí sử dụng: Dây chuyền dán linh kiện SMT, khu vực soi kính hiển vi kiểm tra vi mạch, dây chuyền lắp ráp camera, tai nghe, màn hình điện thoại.

• Trang thiết bị đồng bộ: Công nhân ngồi làm việc tại bàn bắt buộc mang Giày phòng sạch chống tĩnh điện Linkworld, Găng tay phòng sạch Nitrile 12 inch Shirudo, đeo Vòng đeo tay chống tĩnh điện và ngồi trên Ghế chống tĩnh điện không tựa.

• Lưu trữ vật tư: Các bo mạch sau khi lắp ráp được chứa trong khay nhựa chống tĩnh điện, thùng nhựa Danpla chống tĩnh điện, đóng gói bằng túi chống tĩnh điện ESD và xếp gọn trên kệ lưới chứa cuộn SMT.

6.2. Ngành Dược phẩm, Y tế & Kiểm nghiệm Vi sinh

• Vị trí sử dụng: Phòng đóng gói thuốc vô trùng, phòng cân nguyên liệu, phòng thí nghiệm R&D.

• Trang thiết bị đồng bộ: Sử dụng bàn làm việc phòng sạch bằng Inox 304 kết hợp Tủ Inox phòng sạch. Vật tư di chuyển vào phòng sạch qua Dynamic Passbox. Kỹ thuật viên vệ sinh bàn bằng Giấy lau phòng sạch Kimtech Science 34120 hoặc Giấy làm sạch chuyên dụng Kimtech Wettask 06411.

6.3. Ngành Chế tạo Cơ khí Chính xác & Quang học

• Vị trí sử dụng: Phòng đo lường 3D CMM, xưởng lắp ráp thấu kính quang học, kính thiên văn, thiết bị đo lường tự động.

VII. Trang thiết bị & Vật tư phòng sạch phụ trợ đồng bộ

Để duy trì một môi trường làm việc đạt tiêu chuẩn an toàn tĩnh điện ESD và vô trùng toàn diện, bên cạnh việc trang bị bàn thao tác chống tĩnh điện, nhà máy cần trang bị hệ thống hạ tầng và vật tư tiêu hao đồng bộ:

1. Vật tư bảo hộ cá nhân chống tĩnh điện (PPE):

   • Giày phòng sạch chống tĩnh điện Linkworld: Giúp giải phóng điện tích cơ thể xuống sàn, chống trượt an toàn.

   • Găng tay phòng sạch Nitrile 12 inch Shirudo: Không bám bụi, độ dẻo dai cao, bảo vệ linh kiện khỏi mồ hôi tay.

   • Vòng đeo tay chống tĩnh điện: Kết nối trực tiếp vào cọc tiếp địa của bàn thao tác để xả tĩnh điện tức thì.

   • Ghế chống tĩnh điện không tựa: Thiết kế chân kim loại dẫn điện tích, tựa lưng êm ái cho công nhân ngồi thao tác lâu.

2. Hạ tầng phòng sạch & Thiết bị hỗ trợ:

   • Clean Booth: Buồng sạch di động tạo không gian vô trùng bao quanh bàn thao tác.

   • Buồng khử khuẩn COVID: Buồng khử trùng toàn thân tự động đặt tại lối vào xưởng.

   • Dynamic Passbox: Hộp trung chuyển vật tư an toàn giữa các phân khu phòng sạch.

   • Vách ngăn phòng sạch EPS 50mm: Tấm panel dựng vách tường nhà xưởng sạch sẽ, cách nhiệt.

   • Sàn chống trượt bằng thép – inox: Thi công lối đi chống trượt quanh khu vực thao tác cơ khí.

   • Thang chống trượt di động: Hỗ trợ lấy vật tư trên các giá kệ cao xung quanh bàn làm việc.

   • Tủ Inox phòng sạch: Tủ chứa quần áo, dụng cụ thao tác vô trùng.

   • Giấy A4 phòng sạch Cleanroom Paper A4: Giấy in hồ sơ quy trình thao tác không sinh bụi đặt trên mặt bàn.

VIII. Bảng so sánh Bàn Thao Tác ESD SHiZU và Bàn Làm Việc Thông Thường

Tiêu chí so sánh	Bàn Thao Tác Chống Tĩnh Điện SHiZU	Bàn Làm Việc Gỗ / Sắt Thông Thường
Khả năng tiêu tán tĩnh điện	Đạt chuẩn ESD 10^6 – 10^9Omega, có dây tiếp địa	Không có (Dễ tích điện ma sát gây hỏng chip)
Mức độ sinh bụi	0%sinh bụi, vật liệu chuẩn phòng sạch ISO	Dễ bong tróc sơn, gỗ ép rã sợi sinh bụi xơ
Tính linh hoạt & Phụ kiện	Tích hợp đèn, máng điện, giá kệ linh hoạt	Cố định, không có phụ kiện hỗ trợ thao tác
Thiết kế Ergonomics	Tùy chỉnh chiều cao, khoảng cách tầm mắt chuẩn	Kích thước thô sơ, gây mỏi lưng khi ngồi lâu
Khả năng kháng hóa chất	Mặt thảm ESD / Inox chống chịu cồn IPA tốt	Dễ phồng rộp gỗ, hoen gỉ sắt khi dính hóa chất
Chịu tải trọng	Chịu lực từ 150 – 500kg vững chắc	Chịu lực kém, dễ cong vênh sau thời gian ngắn

IX. Hướng dẫn sử dụng và bảo dưỡng Bàn Thao Tác Chống Tĩnh Điện

Để bàn thao tác ESD luôn giữ được khả năng tiêu tán tĩnh điện tốt nhất và độ bền vĩnh cửu, bộ phận quản lý nhà xưởng nên tuân thủ các quy tắc bảo dưỡng định kỳ:

1. Kiểm tra dây tiếp địa định kỳ: Định kỳ hàng tuần dùng đồng hồ đo điện trở kiểm tra kết nối từ mặt thảm cao su ESD xuống điểm tiếp địa nhà xưởng, đảm bảo đường truyền điện tích không bị đứt gãy.

2. Vệ sinh mặt bàn đúng cách: Sử dụng Giấy lau phòng sạch Kimtech Science 34120 hoặc Giấy làm sạch chuyên dụng Kimtech Wettask 06411 thấm cồn IPA 70 độ để lau chùi mặt bàn. Tránh dùng các hóa chất tẩy rửa có tính axit mạnh hoặc chất dung môi làm chảy mặt thảm cao su.

3. Tránh va đập sắc nhọn: Không dùng dao rọc giấy hay vật nhọn đâm trực tiếp lên mặt thảm ESD để tránh làm rách lớp cao su tiêu tán tĩnh điện.

4. Không chất tải quá quy định: Rải đều hàng hóa trên mặt bàn, tránh đặt vật nặng tập trung tại một điểm vượt quá tải trọng thiết kế của khung bàn.

X. Lý do nên chọn SHiZU làm đơn vị Thiết kế, Sản xuất Bàn Thao Tác

Trên thị trường hiện có nhiều xưởng gia công cơ khí nhỏ lẻ, tuy nhiên SHiZU luôn giữ vị thế là nhà sản xuất bàn thao tác chống tĩnh điện hàng đầu được các tập đoàn FDI tin tưởng nhờ vào:

• 🛠️ Thiết kế tùy chỉnh $100\%$ theo yêu cầu: Kỹ sư am hiểu tiêu chuẩn Ergonomics và ESD, sẵn sàng đến tận xưởng khảo sát và vẽ bản vẽ 3D miễn phí cho khách hàng.

• 🏭 Xưởng gia công cơ khí hiện đại: Trang bị máy cắt Laser Fiber, máy chấn gấp CNC, máy hàn TIG/MIG chuyên dụng, đảm bảo mối hàn đẹp, khung bàn chắc chắn.

• 🛡️ Vật liệu chuẩn ESD & ISO: Thảm cao su ESD chính phẩm, nhôm định hình dày dặn, Inox 304 có chứng chỉ CO/CQ rõ ràng.

• 📐 Giá gốc tại xưởng: Trực tiếp sản xuất không qua trung gian, mang lại mức chi phí đầu tư hợp lý nhất cho doanh nghiệp.

• 🚚 Bảo hành 24 tháng & Hỗ trợ trọn đời: Giao hàng và lắp đặt tận nơi trên toàn quốc, hỗ trợ kỹ thuật 24/7.
